Манжеты для труб. Герметизирующие манжеты. ГРМ.Герметизирующие манжеты. Манжеты для переходов.

ТУ 2531-005-01297858-2000
ТУ 2531-007-01297858-2002
ТУ 2531-004-35197364-2008
ТУ 2531-004-53597015-2004
ТУ 2531-002-53597015-2001

Герметизирующие манжеты используются для изоляции пространства между трубой и бетонным футляром при переходах трубопроводов через препятствия.

Нормативные документы по герметизирующим манжетам. Мы поставляем манжеты по следующим нормативным документам:
ТУ 2531-005-01297858-2000
ТУ 2531-007-01297858-2002
ТУ 2531-004-35197364-2008
ТУ 2531-004-53597015-2004
ТУ 2531-002-53597015-2001

Назначение герметизирующих манжет. Манжеты предназначены для герметизации межтрубного пространства между защитным кожухом и газопроводом. Они предохраняют от проникновения влаги в полость защитного кожуха. Манжеты устанавливаются на обоих концах защитного кожуха.

Манжеты герметизирующие должны выдерживать значительные механические нагрузки от воздействия грунта и подпора грунтовых вод. Кроме того, они должны противостоять осевым и радиальным перемещениям, возникающим в газопроводе от изменения давления и температуры газа.

Виды герметизирующих манжет: мы выпускаем герметизирующие манжеты любых размеров - как стандартные, так и под заказ.
Тип 1 - гофрированные (прессованные) манжеты;
Тип 2 - конусные манжеты.
Наиболее востребованными является герметизирующие манжеты Тип 2 в связи с простотой, дешевизной изделия и удобством использования. Кроме того, конусные манжеты могут изготавливаться разъёмными, что позволяет ремонтировать переход без демонтажа трубы.

Часто производители называют герметизирующие манжеты марками: манжеты МГ, ГМ, МГП. По сути, все они являются обозначением конусной герметизирующей манжеты Тип 2.

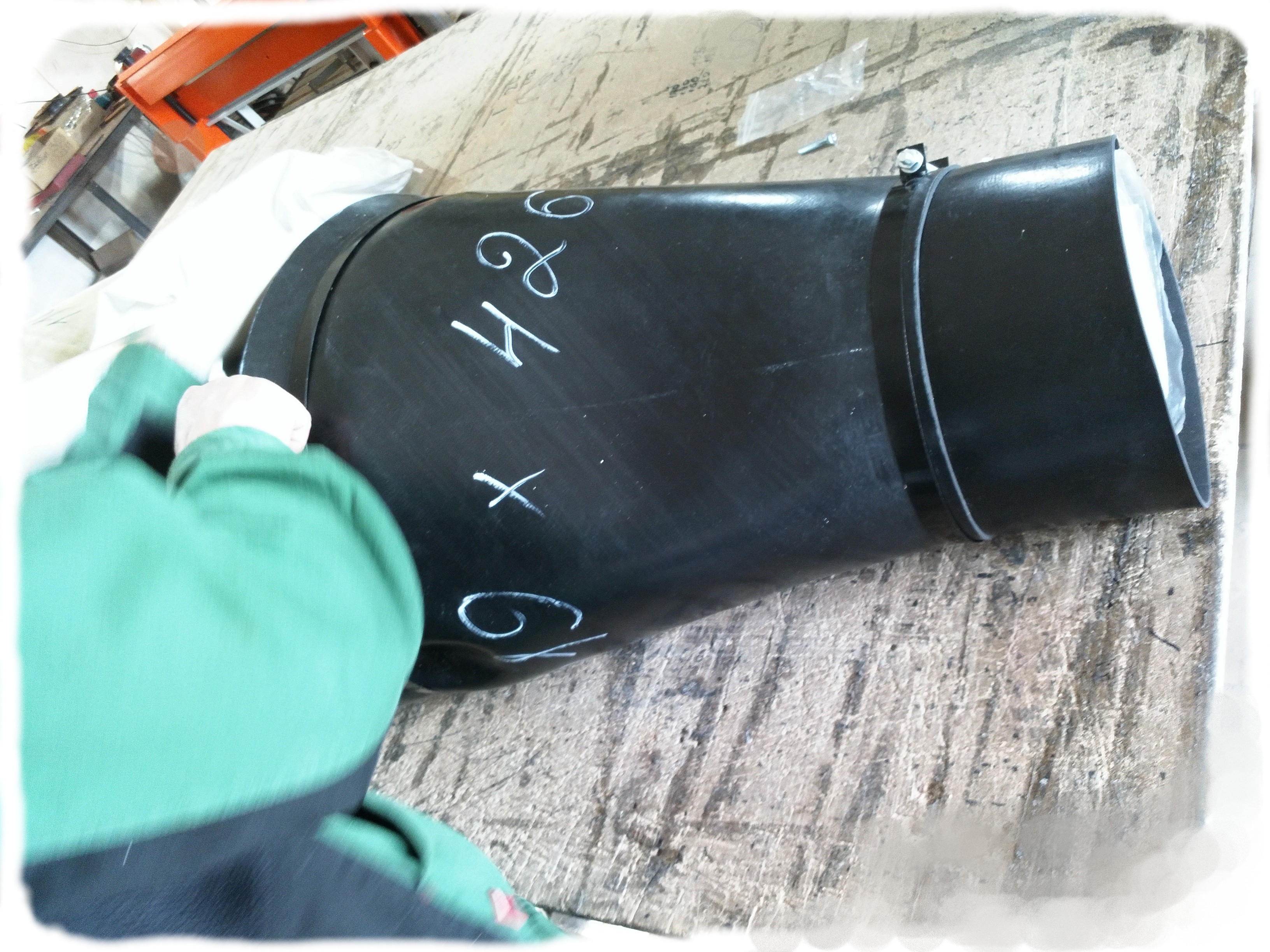

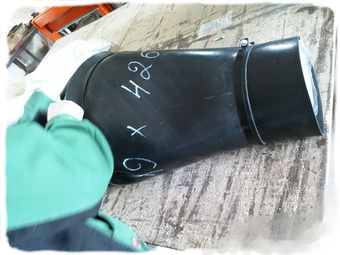

Герметизирующая манжета 219х426. Процесс сборки. Синергия Нефтегаз. Герметизирующая манжета. Финал процесса сборки. Синергия Нефтегаз.
Из чего изготавливаются герметизирующие манжеты. Все манжеты, производимые на нашем предприятии, изготавливаются из высококачественной МБС (масло- бензостойкой) резины российского производства ГОСТ 7338-90.
Мы изготавливаем герметизирующие манжеты из как из специального сырья, армированного слоем ткани, так и из классических техпластин. По желанию Заказчика возможно изготовление манжет из пластин различной толщины от 2 до 7мм.

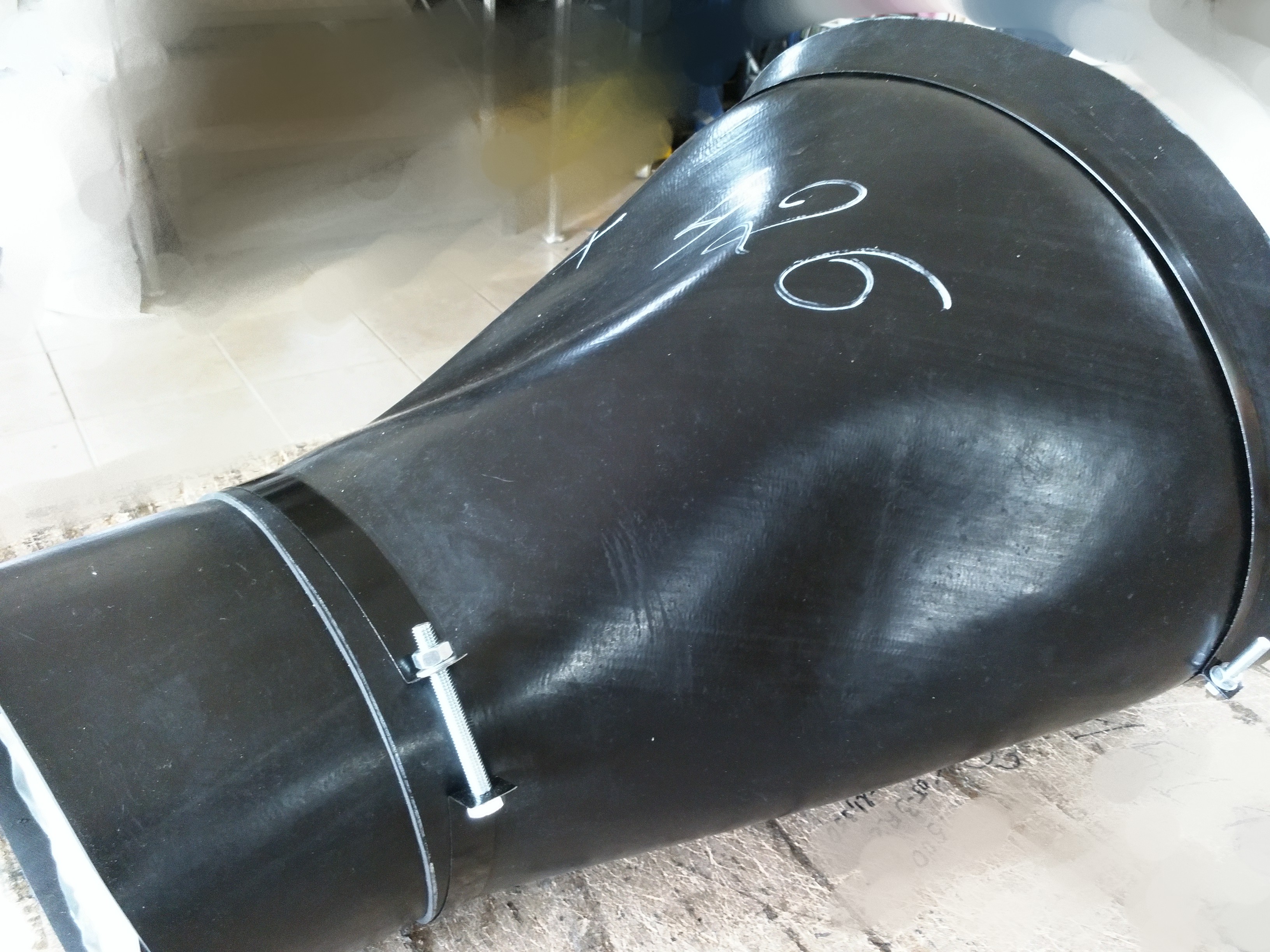

Герметизирующая манжета 219х426 в собранном виде. Синергия Нефтегаз.
Сборка и установка герметизирующих манжет. Готовая манжета вначале надевается на плеть (трубу), затем - на кожух с таким условием, чтобы образовался гофро изгиб между плетью и кожухом. Этот изгиб будет служить компенсатором при перемещениях газопровода относительно кожуха.

Герметизирующие манжеты, манжеты для труб

 1 - трубная плеть

 2 - защитный кожух

 3 - резиновая манжета

 4 - малый хомут

 5 - большой хомут

При прокладке кабеля внутри кожуха в манжетах делаются отверстия для пропуска защитных трубок, которые зажимаются хомутиками.
Подробнее весь процесс изложен в "Инструкции по монтажу герметизирующих манжет"
Для предохранения манжеты от воздействия грунта засыпки на нее по периметру надевают короб – укрытие герметизирующей манжеты.

Материал изготовления герметизирующих манжет. Наиболее качественными считаются манжеты сделанные из маслобензостойкой резины росийского производства толщиной 3мм и более. По запросу можно изготовить конусные манжеты из резины марки ТКМЩ или специальной ткани.

Размеры герметизирующих манжет: мы изготавливаем конусные манжеты, адаптированные к нуждам и требованиям наших потребителей. Возможно изготовление герметизирующих манжет любого размера для труб от 30мм до 1720мм.

Комплектность герметизирующих манжет: манжеты поставляются комплектами. В один комплект поставки входит:
Манжета герметизирующая - 2 шт.
Секционные хомуты под диаметр защитного кожуха - 2 шт.
Секционные хомуты под диаметр плети (трубы) - 2 шт.
Крепеж для хомутов - количество зависит от числа секций - не менее 8 комплектов
Сырая резина для дополнительной герметизации мест неровности плети или кожуха - 4 шт
Паспорт-сертификат 1 шт (может быть выписан на партию изделий)
Инструкция по установке - 1 шт
Кроме того, при поставке разъемных конусных манжет для переходов в комплект дополнительно входит герметик для герметизации разрезного шва на месте проведения работ.

Сертификация герметизирующих манжет. Вся производимая нами продукция сертифицирована на соответствие используемым ТУ. Пример сертификата: Манжета герметизирующая. Сертификат соответствия.



Полезные материалы:
1. Варианты обозначений герметизирующих манжет.
2. Отличие обычных герметизирующих манжет от армированных тканью повышенной плотности.
3. Герметизирующие манжеты Тип 1 (Тип I), Тип 2 (Тип II) в чём отличие?.



Внимание, новинка: калькулятор цены. Для удобства наших клиентов на сайте запущен сервис калькулятора цены герметизирующих манжет.

Наши специалисты помогут подобрать наиболее подходящий вид герметизирующих манжет и укрытий к ним исходя из Ваших потребностей и экономической целесообразности. Телефон офиса указан вверху экрана.
