Опорно центрирующие кольца ОНКРоликовые кольца ОНК (синоним - УОЗР) - опорно-направляющие кольца с роликовыми опорами качения.

ТУ 1469-001-01297858-98
ТУ 1469-001-53597015-01
ТУ 1469-003-35197364-2002

Что это такое? Роликовые ОНК - это обычные опорно-направляющие кольца, в которых опоры скольжения (лыжи) заменены на опоры качения (ролики). Такие кольца иногда называют УОЗР или УОЗР М - устройства опорно-защитные роликовые.

Зачем нужны роликовые ОНК (РОНК, УОЗР)? При использовании роликовых опорно-направляющих колец  значительно облегчается процесс протяжки трубы во внешнем футляре (плети).

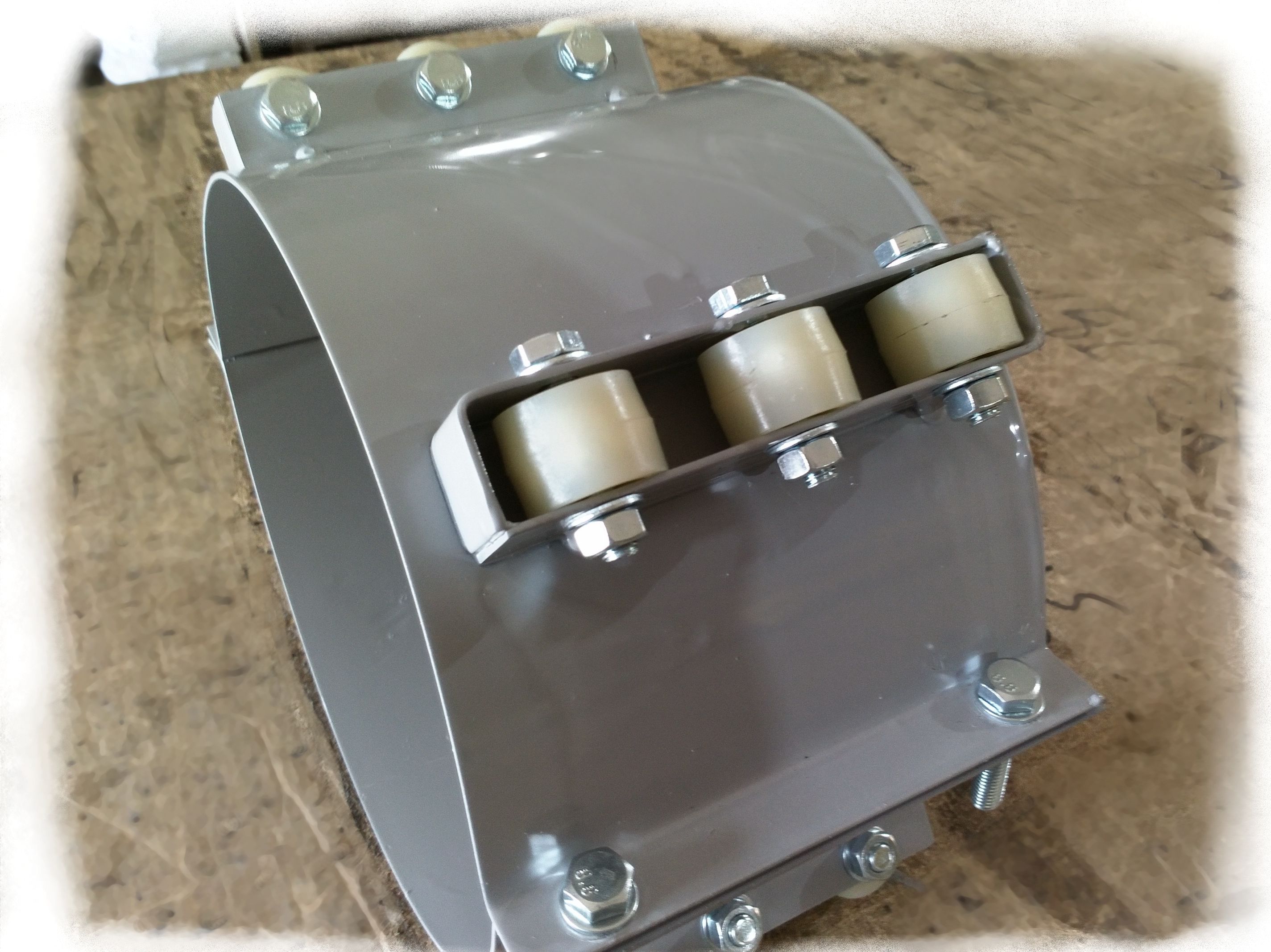

Роликовое кольцо ОНК. Фото. РОНК 219 производства фабрики Синергия Нефтегаз. Фото.


Назначение: Опорно направляющие кольца с роликовыми опорами (роликовые ОНК, РОНК, УОЗР) выполняют несколько функций.
- они воспринимают нагрузку трубопровода и передают ее защитному кожуху.
- кольца служат скользящими элементами при протаскивании плети в кожухе.
- малый коэффициет скольжения облегчает протаскивание в футляре труб значительной длины.
- при эксплуатации роликовые ОНК являются диэлектрическим изолятором между трубопроводом и кожухом.

Размеры колец РОНК. Все такие кольца изготавливаются под конкретные размеры в каждом конкретном проекте. Размеры могут быть любыми с шагом 1 мм.

Обозначение и маркировка. Опорно-направляющие кольца с опорами качения (роликовые ОНК) обозначаются РОНК (УОЗР) размер_трубы/размер_футляра. Например: РОНК 225/426.

Протягивание трубы с кабелем связи. Мы выпускаем опорно-направляющие кольца с опорами качения (роликовые ОНК) со специальным креплением для параллельной прокладки одного или нескольких отводов кабелей связи.

Комплект поставки:  Роликовое кольцо ОНК производится в виде сегментов, соединенных болтами, и опорных элементов (роликов), изготавливаемых из высокопрочного полиамида.
В комплект постаки входят:
- сегменты РОНК (УОЗР) - отгружаются в транспортном положении. Сегменты соединены пластиковыми хомутами. Количество сегментов на 1 кольцо определяется размером опорного кольца и конструкторской документацией
- крепежные комплекты - необходимое для сборки количество болтов, гаек и шайб в сборе. Весь крепеж имеет антикоррозионную защиту.
- паспорт-сертификат - выписывается на каждую произведенную партию изделий
- сертификат соотвествия.

ТУ поставки: Мы производим ОНК с опорами качения (РОНК, УОЗР) согласно требованиям ТУ 1469-001-01297858-98, ТУ 1469-001-53597015-01 и ТУ 1469-003-35197364-2002

Сертификат соответсвия. Вся производимая нами продукция сертифицирована.



Грамотная технология и производственный контроль позволяют нам держать качество изготовления на постоянно высоком уровне.
С другой стороны, работая непосредственно с производителем, Вы всегда имеете самые оптимальные цены.


Поставка осуществляется со склада.
Наши специалисты готовы ответить на любые дополнительные вопросы.
