Грунтозаполняемый модуль ГМГМ - Грунтозаполняемый модуль.
ТУ 4234-007-35197354-2005
ТУ 2290-029-75957906-11
Геоячейка трехмерная полимерная.

Предназначение: Грунтовый модуль (геоячейка трехмерная) типа ГМ предназначен для
- строительства грунтовых площадок под основание магистральных трубопроводов в поймах рек, обводненных местах, паунах, сыпучих, перемещающихся грунтах,
- сооружении искусственных траншей для трубопроводов,
- быстрого сооружения дорог, аэродромов, площадочных объектов, укреплении береговой полосы, откосов, эрозионных грунтов,
- модули используются при устранении чрезвычайных ситуаций в экстремальных условиях.

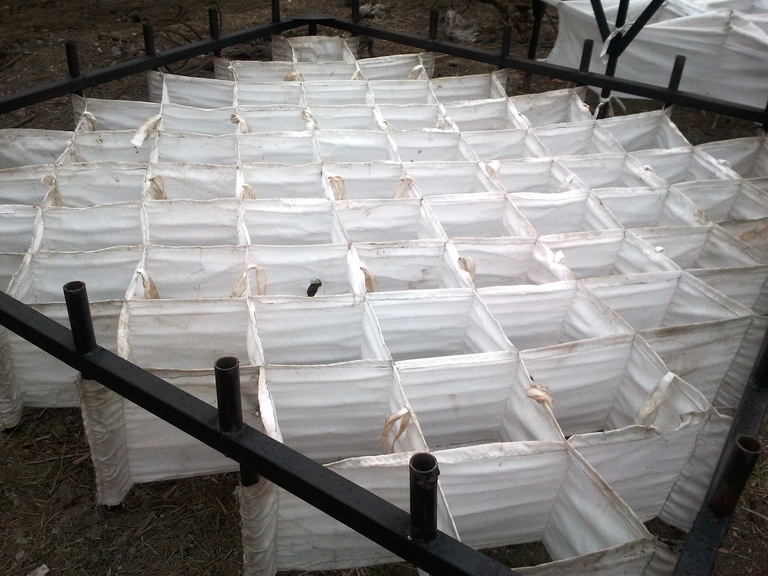

Грунтовый модуль. Общий вид.Способ применения: на подготовленном основном грунте размещают и закрепляют последовательным наращиванием слои из грунтозаполняемых модулей по ячеистой структуре с возможностью анкерного крепления к основному грунту. Подробнее в Инструкции по сборке и эксплуатации.

Конструкция: Грунтовый модуль типа ГМ, представляет конструкцию содержащую набор гибких элементов из текстильного материала, скрепленных попарно расположенными в шахматном порядке швами с возможностью образования заполняемой насыпным материалом ячеистой структуры. Насыпной материал, крупностью до 10 мм, засыпают в гибкие элементы.

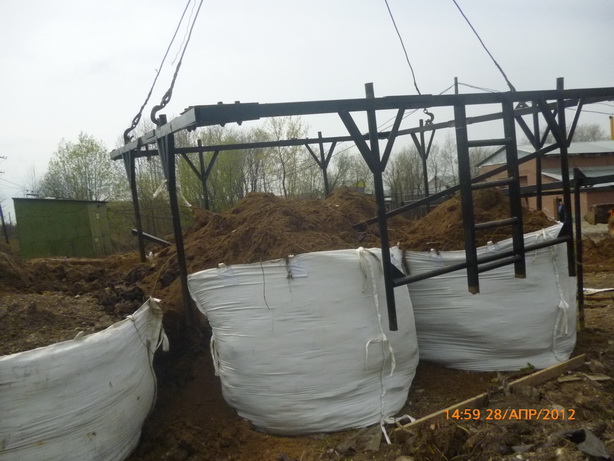

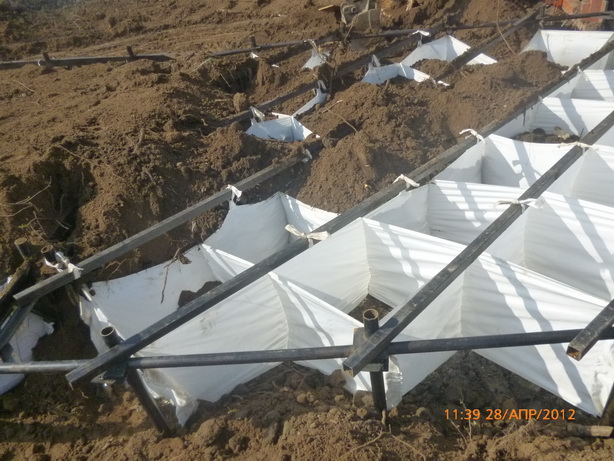

Грунтовый модуль. Заполнение грунтом. Грунтовый модуль. Переустановка оснастки.

Особенности конструкции: Установка специальных жестких элементов, исключает деформацию гибкого модуля, что повышает его эксплуатационные характеристики, увеличивает продолжительность срока эксплуатации объектов.

Документ поставки: Грунтозаполняемые модули ГМ производятся по ТУ 4234-007-35197354-2005.

Технические характеристики грунтовых модулей ГМ:

Наименование Высота, мм Длина ячейки
по диагонали, м
Объем грунтозаполнения
ячейки, куб.м
ГМ-1500-1,5-2,1 1500 2,1 3,0 ± 0,2
ГМ-1500-1,5-1,4 1500 1,4 1,2 ± 0,1
ГМ-1500-1,5-1,0 1500 1,0 0,75 ± 0,1
ГМ-1000-1,0-2,1 1000 2,1 2,2 ± 0,2
ГМ-1000-1,0-1,4 1000 1,4 0,8 ± 0,1
ГМ-1000-1,0-1,0 1000 1,0 0,5 ± 0,05
ГМ-750-0,75-2,1 750 2,1 1,2 ± 0,1
ГМ-750-0,75-1,4 750 1,4 0,7 ± 0,1
ГМ-750-0,75-1,0 750 1,0 0,4 ± 0,05
ГМ-500-0,5-2,1 500 2,1 1,0 ± 0,1
ГМ-500-0,5-1,4 500 1,4 0,5 ± 0,05
ГМ-500-0,5-1,0 500 1,0 0,25 ± 0,05
ГМ-500-0,5-0,7 500 0,7 0,12 ± 0,05

По требованию заказчика размеры ячейки ГМ могут изменяться.

Подробнее о грунтозаполняемых модулях Грунтозаполняемый модуль

Монтаж и установка. Порядок сборки, установки и использования грунтовых модулей подробно изложен в Инструкции по сборке и эксплуатации.


Наши специалисты готовы ответить на любые дополнительные вопросы.
