Опорно центрирующие кольца ОНКЦентрирующие кольца ОНК - опорно-направляющие кольца с функцией центрирования.

ТУ 1469-001-01297858-98
ТУ 1469-001-53597015-01
ТУ 1469-003-35197364-2002

Что это такое? Центрирующие ОНК дополнительно центрируют трубу во внешнем футляре (плети).

Зачем нужны центрирующие ОНК? При использовании классических опорно-направляющих колец с высотой ребра-лыжи 30-50 мм труба лежит на дне футляра. При небольшой разнице в диаметрах это нормально. Но если по проекту разница между трубой и футляром значительна (например труба 219 в футляре 530), возникают сложности при монтаже герметизирующих манжет и их укрытий.
Выходом из подобной ситуации является использование центрирующих колец ОНК.

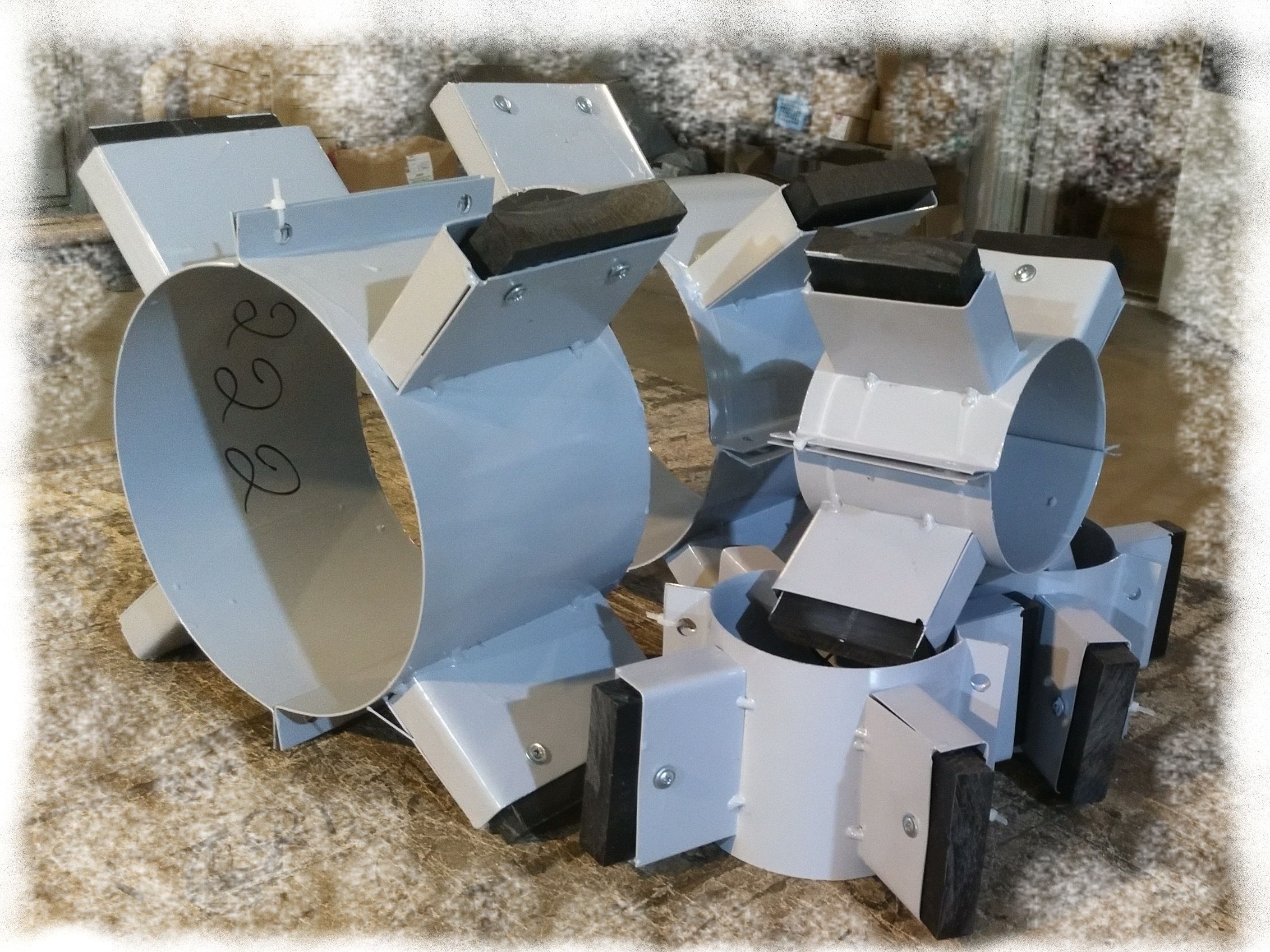

Центрирующее кольцо ОНК

Центрирующие кольца ОНК служат для центрирования и протаскивания трубы внутри защитного кожуха трубной плети.

Назначение: Опорно центрирующие кольца ОНК (центрирующие ОНК) выполняют несколько функций.
- они воспринимают нагрузку трубопровода и передают ее защитному кожуху.
- кольца служат скользящими элементами при протаскивании плети в кожухе.
- высокие ребра-лыжи центрирующих ОНК позволяют располагать трубу в центре футляра, что значительно облегчает дальнейший монтаж.
- при эксплуатации центрирующие ОНК являются диэлектрическим изолятором между трубопроводом и кожухом.

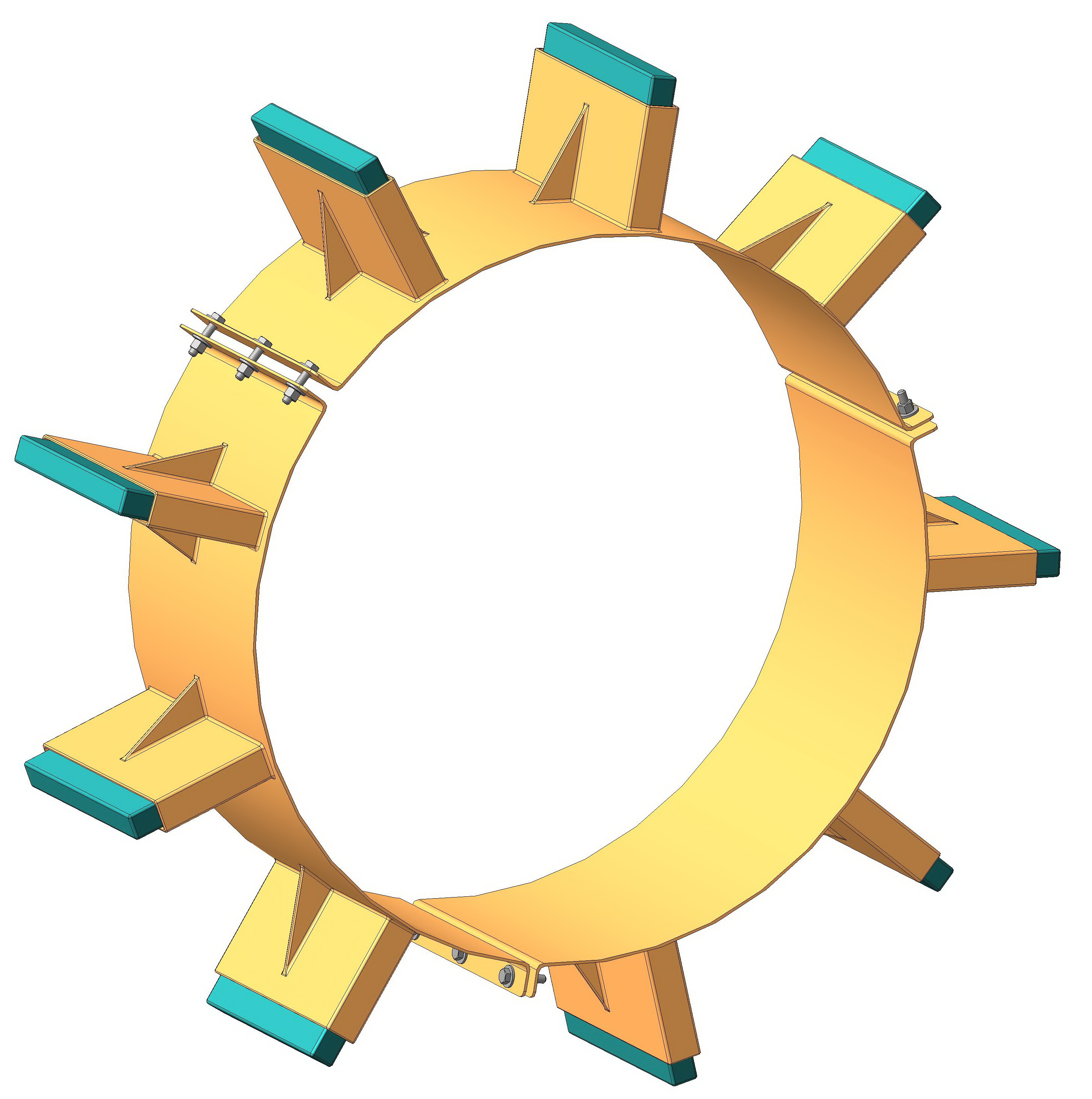

За счет чего достигается прочность конструкции? В центрирующих ОНК каждая лыжа дополнительно усилена ребрами жесткости. Кроме того, полиэтиленовая лыжа изготавливается на всю величину ребра: то есть силовая нагрузка равномерно распределяется на поверхность трубы, а не концентрируется на сборных ребрах и болтах.

Размеры центрирующих колец ОНК. Все такие кольца изготавливаются под конкретные размеры в каждом конкретном проекте. Размеры могут быть любыми с шагом 1 мм.


Обозначение и маркировка. Опорно-центрирующие кольца обозначаются ОНК размер_трубы/размер_футляра. Например: ОНК 225/426.

Комплект поставки:  Опорно-направляющее кольцо ОНК с функцией центрирования производится в виде сегментов, соединенных болтами, и опорных элементов (подушек), изготавливаемых из диэлектрических материалов (полиэтилен, полиуретан, текстолит и др).
В комплект постаки входят:

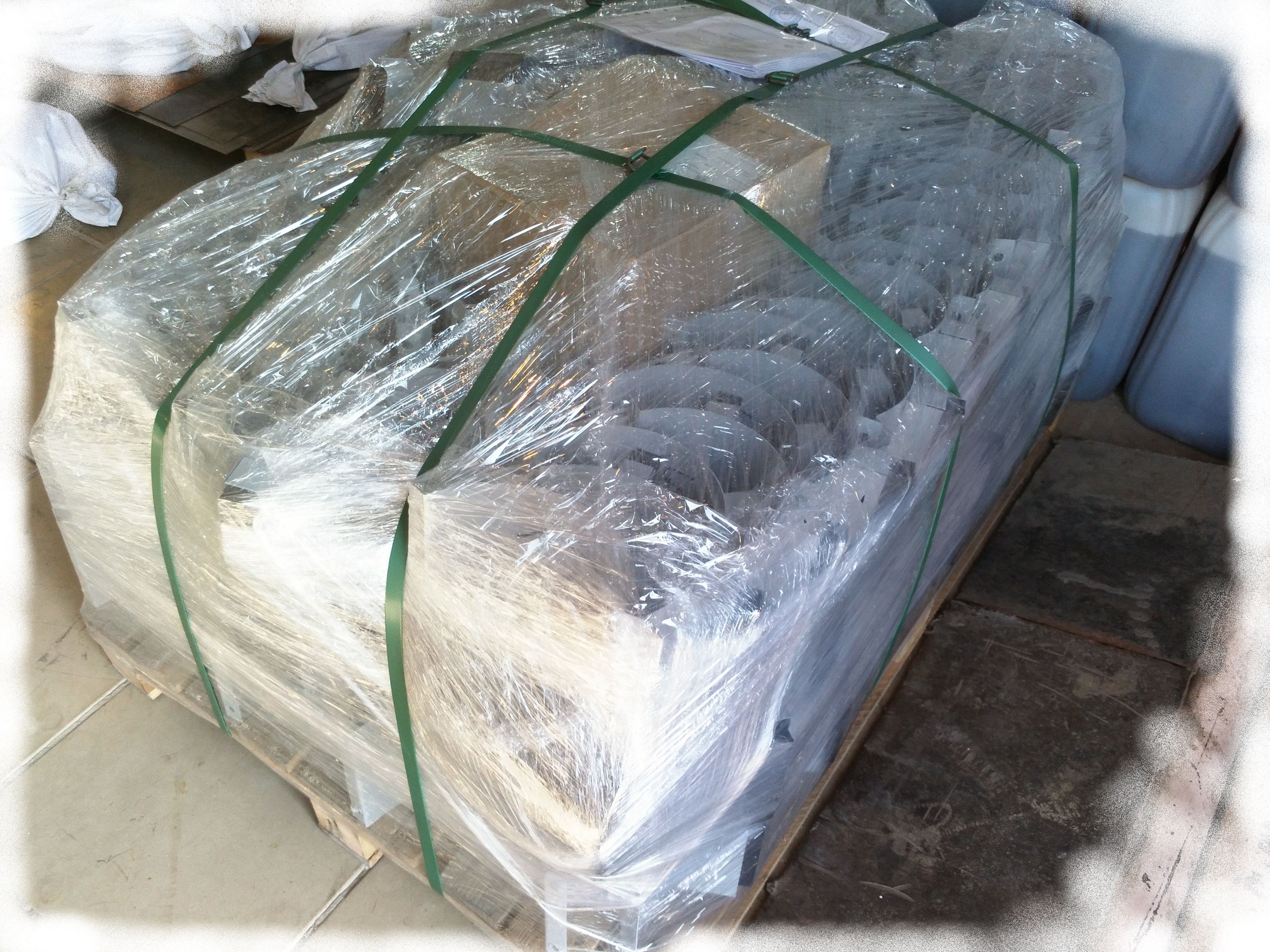

- сегменты ОНК - отгружаются в транспортном положении. Сегменты соединены пластиковыми хомутами. Количество сегментов на 1 кольцо определяется размером ОНК и конструкторской документацией
- крепежные комплекты - необходимое для сборки количество болтов, гаек и шайб в сборе. Весь крепеж имеет антикоррозионную защиту.
- паспорт-сертификат - выписывается на каждую произведенную партию изделий
- сертификат соотвествия.

ТУ поставки: Мы производим центрирующие ОНК согласно требованиям ТУ 1469-001-01297858-98, ТУ 1469-001-53597015-01 и ТУ 1469-003-35197364-2002

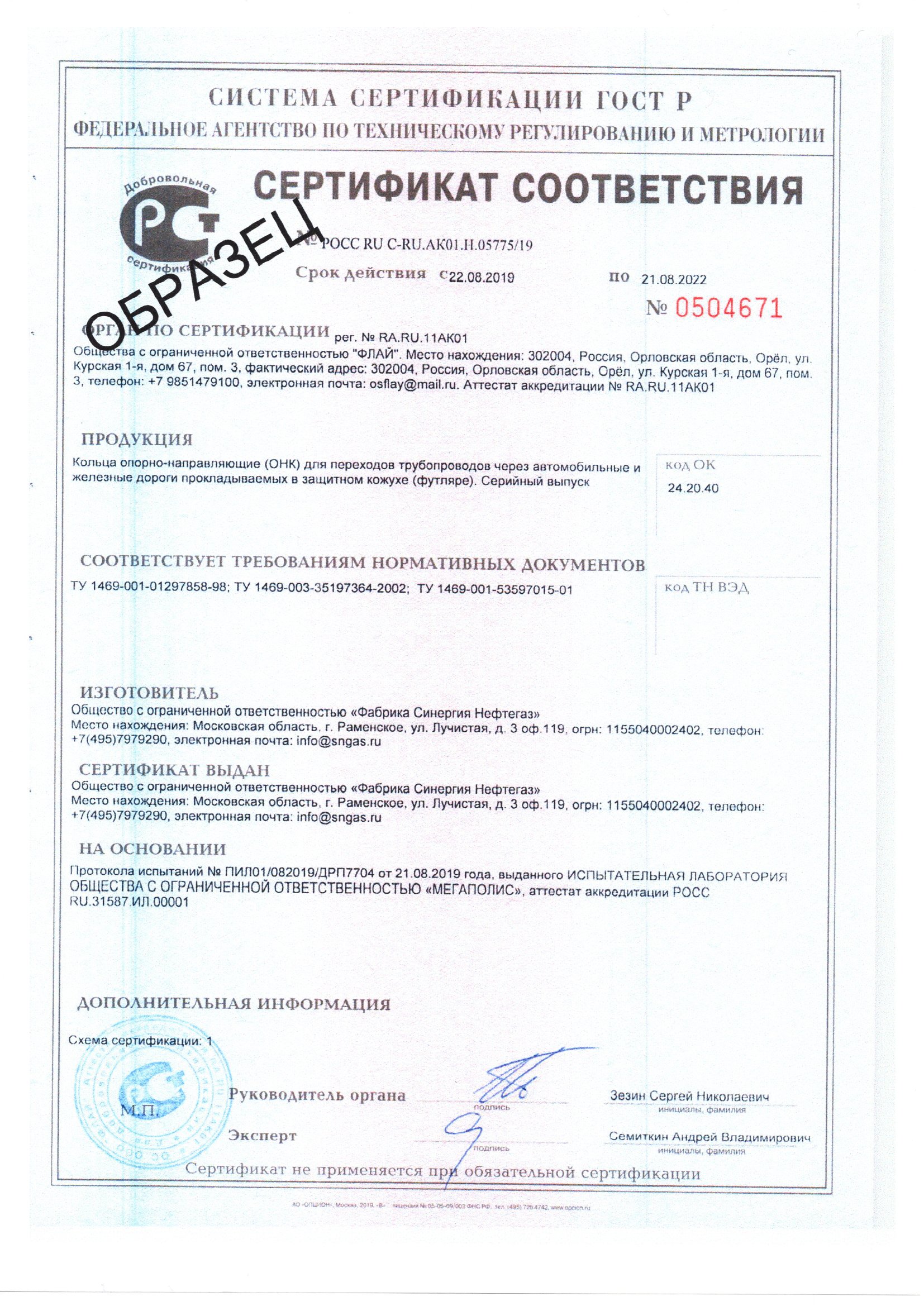

Сертификат соответсвия. Вся производимая нами продукция сертифицирована. Опорно-направляющее кольцо ОНК. Сертификат соответствия.



Грамотная технология и производственный контроль позволяют нам держать качество изготовления на постоянно высоком уровне.
С другой стороны, работая непосредственно с производителем, Вы всегда имеете самые оптимальные цены.


Поставка осуществляется со склада. Доставка до терминала ТК "Деловые линии" для всех наших клиентов бесплатно.
Наши специалисты готовы ответить на любые дополнительные вопросы.
